1.1概述

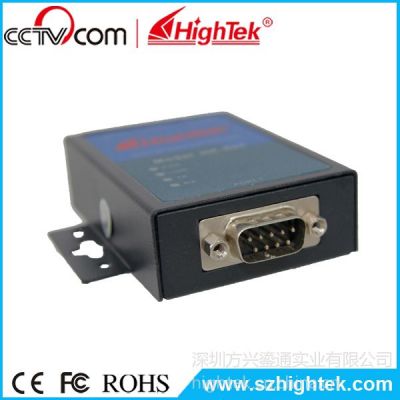

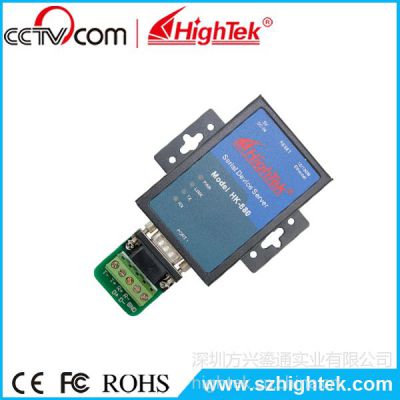

HighTek HK- A/B/C系列串口设备联网服务器（以下简称：串口服务器）是我公司自主研发的一款高效能，***串口终端设备联网产品。采用32位ARM7处理器，结合高效的嵌入式系统，使设备运行更加安全、稳定。

HighTek HK-880A/B/C系列串口服务器让您无需投入大量资金来进行更换或升级，就可以让原有的RS-232/422/485串口设备立即具备网络互联能力，为串口数据信息提供高效、安全、稳定的数据通道。该产品已被***应用于通信、控制领域，如电力监控、机房监控、PLC、智能电表、煤气表、生物识别装置、读卡器等环境，是连接串口设备及TCP/IP以太网络的桥梁。

1.2功能特点

◆采用32位***处理器，超低运行功耗.

◆***、信用卡大小

◆10/100M自适应以太网接口，三合一串口界面，并软件可选

◆所有信号内置15 KV ESD保护

◆保证波特率下，长时间双向文件传输不丢1个bit

◆支持Windows实COM串口驱动程序,支持离线设置虚拟串口

◆支持通用Socket操作模式，包括TCP Server/Client和UDP。

◆支持同时6个socket连接，支持6台服务器同时备份。

◆无需PC,支持两个串口设备通过网络对等连接设备

◆支持断电或者断网自动恢复。

◆支持网页状态监控

◆支持Web/Telnet/Console控制台多种方式进行管理和配置

◆增强的网络安装设置和IP/MAC过滤规则，保证你的配置和网络安全性。

◆提供方便的固件升级，保证不断提升产品性能和可靠性

1.3规范与标准

LAN

以太网:10/100 Mbps，RJ45（含双色指示灯）

保护：内置的1.5 KV电磁保护

串口

数量：1个RS-232或RS485或RS422接口

端口类型：RS232 ：Male DB9（针式）

          RS422/485:接线端子（5mm间距）

RS-232信号：TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

RS-422信号：TX+, TX-, RX+, RX-, GND

RS-485信号：RS485+, RS485-, GND

串口保护：所有信号15 KV ESD保护

串口通讯参数:

校验位：None, Even, Odd

数据位：5, 6, 7, 8

停止位：1, 1.5, 2

流控：RTS/CTS, DSR/DTR, Xon/Xoff

速度：110~115200bps

软件特性

协议：ICMP, IP, TCP, UDP, DHCP, Telnet, SNMP, HTTP

工具：支持Windows 2000/XP的管理软件

驱动支持：Windows 2000/XP Real COM driver

配置：Web网络浏览器、Telnet、Console控制台

电源要求

电源输入：5V DC

功耗：<1w

机械特性

材料：材料：铝质 (1 mm)

体积： 53*76*22（W*L*H）

工作环境

操作温度：0-55?C

储藏温度：-20~85?C (-4~185?F)

      工作湿度：5~95%RH

温馨提示：HighTek HK-880A/B/C系列产品型号细分如下：

HighTek HK-880A: Port1为RS232模式

HighTek HK-880B: Port1为RS485或RS422模式

HighTek HK-880C: Port1为RS232/422/485三合一模式

请在订货前***您所需要的产品型号。
